Тестовые и измерительные клеммы Connectwell

25.09.2026

Тестовые и измерительные клеммы от бренда ConnectWell — специализированные коммутационные элементы, предназначенные для подключения измерительных приборов, счетчиков и релейной защиты во вторичных цепях.

Стандарты безопасности

В энергетических установках требуется постоянный и эффективный контроль электрической энергии и режимов функционирования оборудования. Эффективная система энергоснабжения невозможна без точных и безопасных методов измерения тока и напряжения. Реализуется это с применением трансформаторов тока (ТТ) и напряжения (ТН), тестовых и измерительных клемм.

При обслуживании или замене измерительного прибора необходимо обязательно заземлять и закорачивать вторичную обмотку ТТ. Для этого могут применятся измерительные клеммы, которые имеют размыкатель ползункового типа на токоведущей части, позволяющий произвести видимый разрыв электрической цепи.

Решение Connectwell для ваших задач

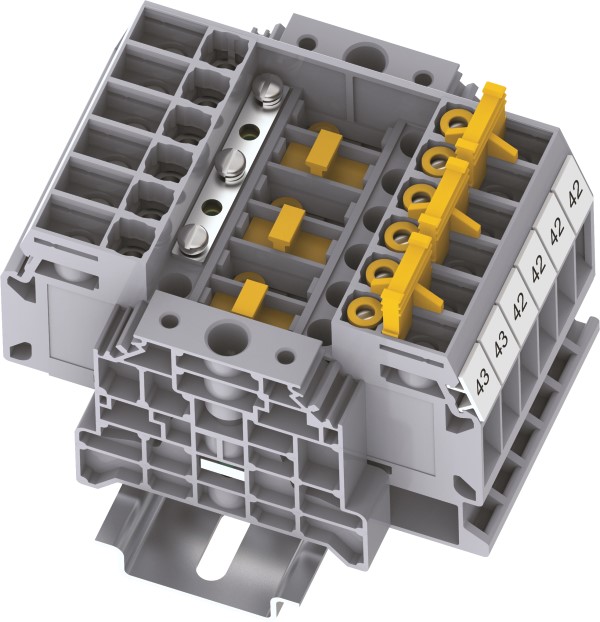

Удобное решение ConnectWell позволяет использовать с измерительными клеммами CDS6U и CDS6U/TS одновременно винтовые перемычки типа CA723, скользящие перемычки и тестовые гнезда:

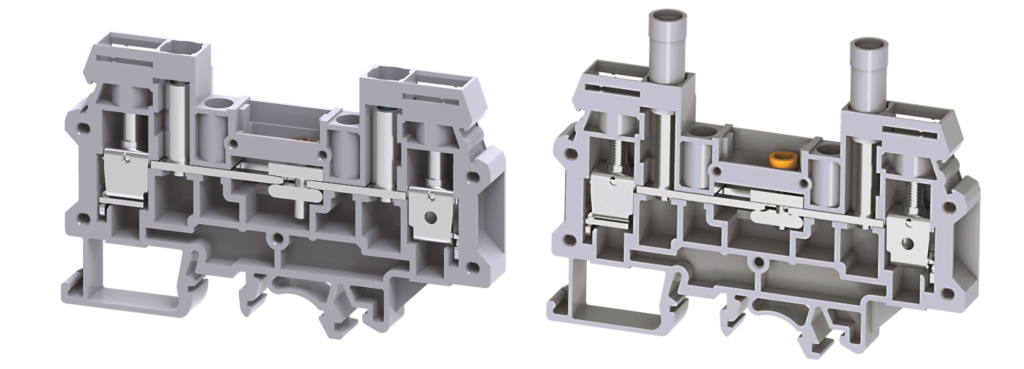

• Клеммы CDS6U имеют встроенные неизолированные тестовые гнезда,

• В клеммах CDS6U/TS дополнительно установлены изолированные гнезда TPSLS.



Скользящие перемычки SLS2, SLS3 и SLS4 можно фиксировать комплектными винтами либо тестовыми гнездами TPSLS. Они имеют направляющие, которые фиксируют их в специальных пазах клемм и не дают выпасть в разомкнутом состоянии.

Для блокировки ползункового размыкателя во избежание случайного размыкания цепи используется блокировочное устройство LCCDS.

Типовые решения использования клемм CDS6U можно изучить в каталоге продукции ConnectWell.

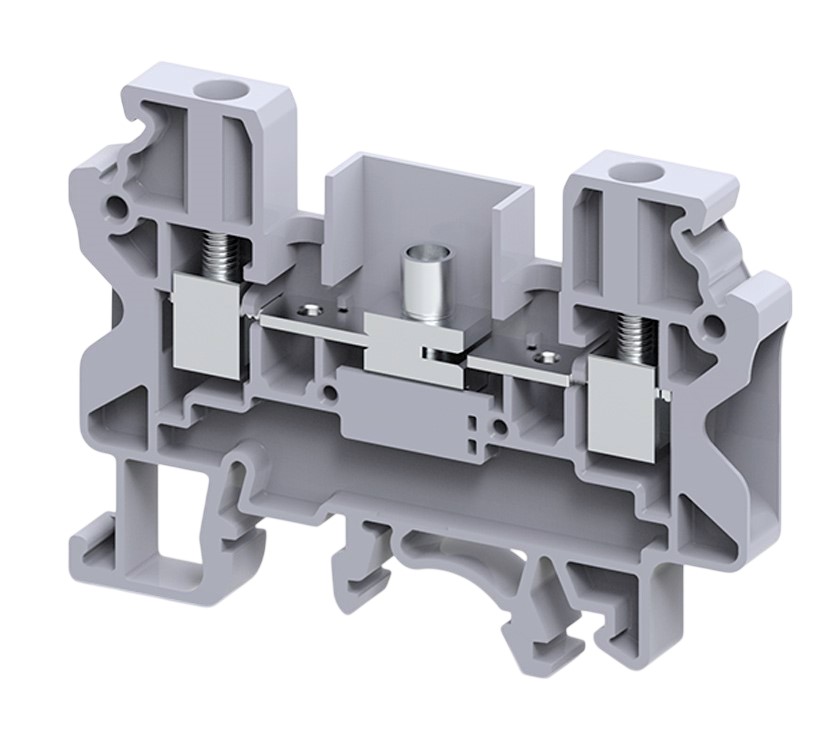

Измерительная клемма CDS4U

Измерительная клемма CDS4U — это упрощенный вариант клеммы CDS6U, на которой отсутствует возможность установки скользящих перемычек, однако перемычка винтового типа CA722/10 на 10 полюсов полностью сохраняет свою функциональность.

Неизолированные тестовые гнезда CA707/TS/01 приобретаются отдельно и устанавливаются в отверстие для винтовой перемычки.

Свяжитесь с нами по одному из телефонов ниже, и специалисты подберут подходящее решение для вашего проекта:
☎️ +375 17 247-19-99, +375 44 567-19-99, +375 29 787-19-99



Тестовые и измерительные клеммы от бренда Connectwell —

это безопасность обслуживающего персонала

и работоспособность вашего оборудования!
