Устройства защиты от импульсных перенапряжений от бренда Kripal
27.07.2026
Устройства защиты от импульсных перенапряжений торговой марки Kripal – это модульное защитное оборудование для работы в низковольтных сетях переменного тока с напряжением до 1000 В.
Основная задача УЗИП — оперативно погасить высокоэнергетический импульс, отведя его в заземление.
Импульсные перенапряжения являются одной из наиболее частых причин выхода из строя электрооборудования, что может привести к значительным финансовым потерям и создать угрозу безопасности.
Стандартные устройства защиты, такие как автоматические выключатели, выключатели дифференциального тока, предохранители и реле напряжения, рассчитаны на другой характер токов и нарастания напряжения, поэтому не реагируют на подобные импульсы. УЗИП специально разработаны для защиты оборудования от импульсных перенапряжений.
Аппараты Kripal защищают от различных типов угроз:
- грозовые импульсы (форма волны импульса 10/350 мкс.) — прямые или близкие удары молнии в линии электропередач;
- коммутационные помехи (форма волны импульса 8/20 мкс.) — внутренние резкие перепады при включении мощных двигателей, авариях на подстанциях, переключениях;
- остаточные перенапряжения и высокочастотные наводки (форма волны импульса 8/20 мкс).
Классы УЗИП
Устройства подразделяются на типы в зависимости от того, на каком этапе они останавливают импульс:
- Класс I (Класс I/B): устанавливается на вводе (в ГРЩ или ВРУ). Защищает от прямого удара молнии в здание или ЛЭП.
- Класс II (Тип 2/C): устанавливается в распределительных и этажных щитах жилых и административных объектов без внешней молниезащиты. Гасит остаточные импульсы и защищает от коммутационных помех.
- Класс III (Тип 3/D): устанавливается непосредственно у потребителя и служит для защиты чувствительной электроники.
Ключевые преимущества разрядников Kripal:
- Быстрый отклик: варисторы и искровые разрядники срабатывают за 25 наносекунд.
- Надежная термозащита: встроенная термозащита исключает риск возгорания при естественной деградации варистора.
- Модульная конструкция: съемные картриджи позволяют оперативно менять защитный модуль без демонтажа всего устройства с DIN-рейки.
- Визуальная индикация: окно состояния имеет цветовую индикацию состояния модуля (зеленый — норма, красный — требуется замена).
- Международная сертификация: соответствие международным стандартам IEC 61643-11.
Важные технические характеристики
При выборе устройств Kripal серий SPB, SPC и SPD обращайте внимание на следующие параметры:
- Класс защиты: Класс I/II/III – построение защиты от грубой до сверхточной.
- Импульсный ток (Iimp): для УЗИП Класса I ток разряда пропускаемый однократно без повреждения.
- Номинальный ток (In): для УЗИП Класса II ток разряда пропускаемый многократно.
- Максимальный ток (Imax): для УЗИП Класса II ток однократного разряда, без повреждения.
- Уровень защитного напряжения (Up): остаточное напряжение.
- Типы сетей: ассортимент совместим с системами заземления TN-S, TN-C, TN-C-S, TT, IT.
⚠️ ВАЖНО: при монтаже в TT-сетях между N и PE необходимо использовать исключительно искровые разрядники. В противном случае естественные токи утечки варистора нарушат корректную работу защиты УЗО или АВДТ. В ассортименте ограничителей перенапряжений Kripal доступны как чисто варисторные, так и комбинированные версии с искровым разрядником и варистором.
Где применять?
Сэкономьте время на поиске подходящего УЗИП — выберите необходимую модель по таблице ниже:
|
Фото |
Артикул |
Класс защиты |
Тип сети и заземление |
Кому и где рекомендуется устанавливать |
Применение |
Рекоменд. плавкая вставка (gG) |
|
|

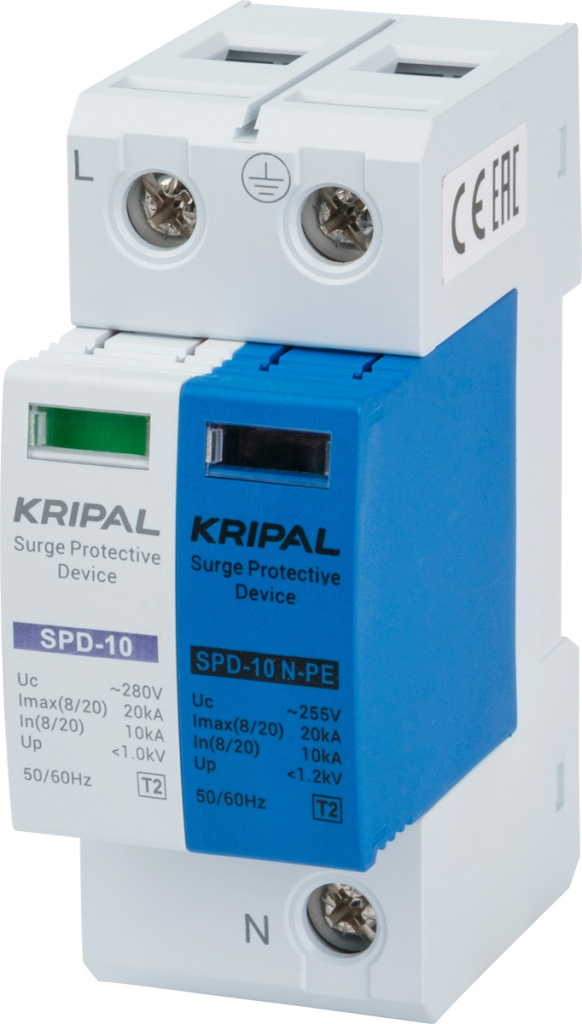

Класс С |

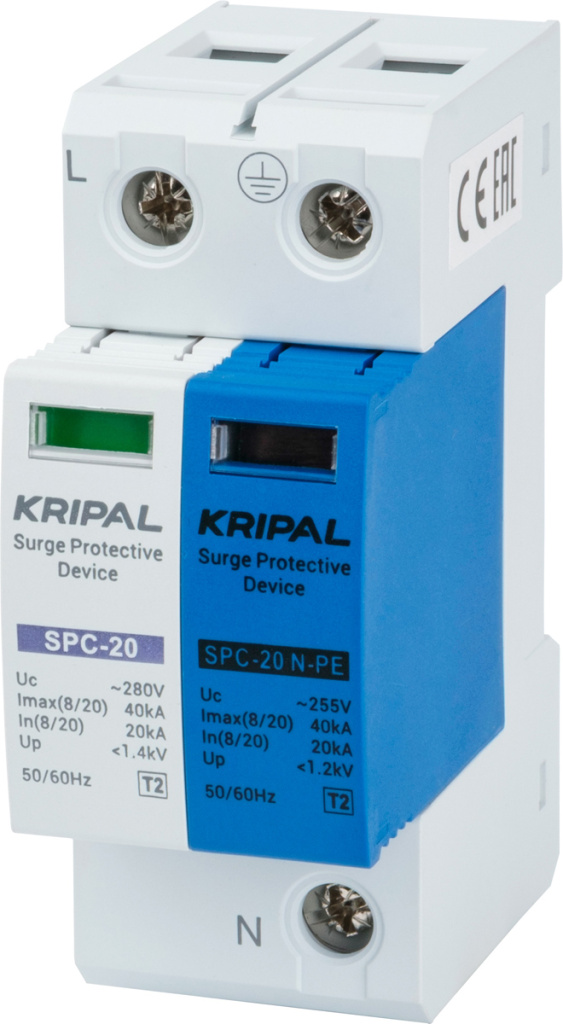

1Ф (230В) |
• Владельцам квартир, частных домов и гаражей. |
Защита бытовой техники в квартире. Защищает телевизоры, холодильники и стиральные машины от скачков напряжения в городской сети. Схема 1P+N — самая безопасная для однофазного ввода в жилье. |
||
|
|

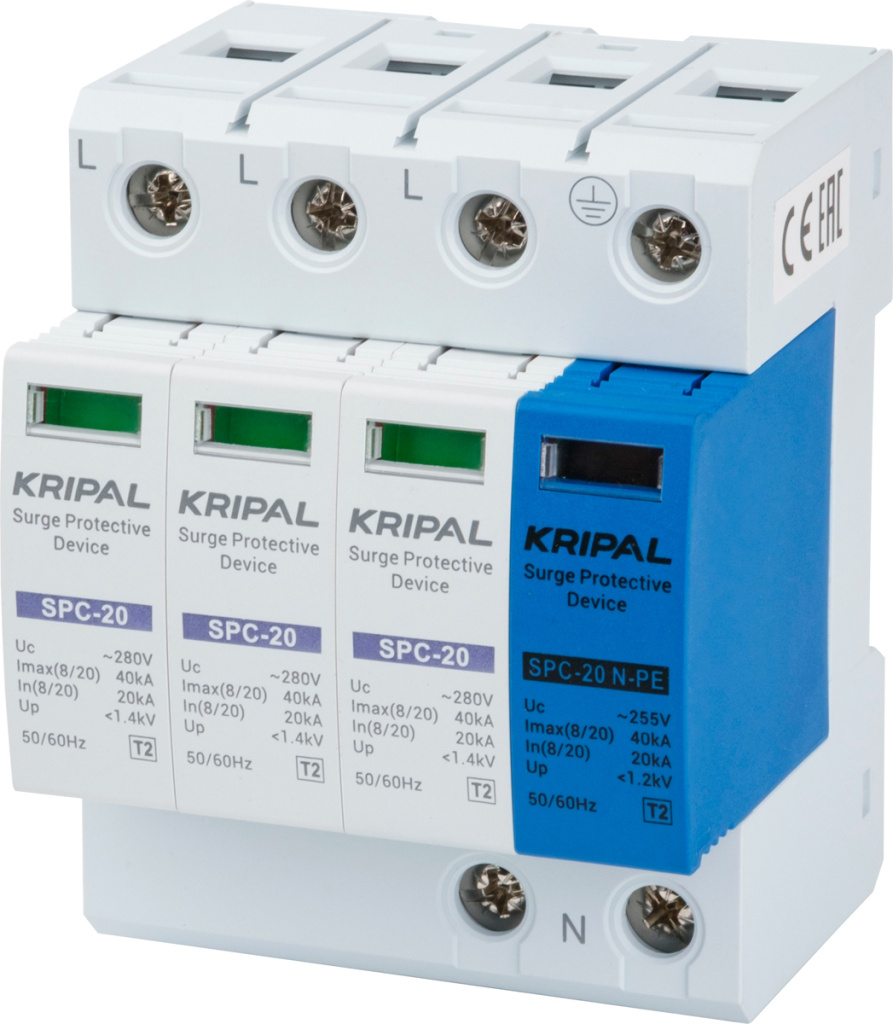

Класс С |

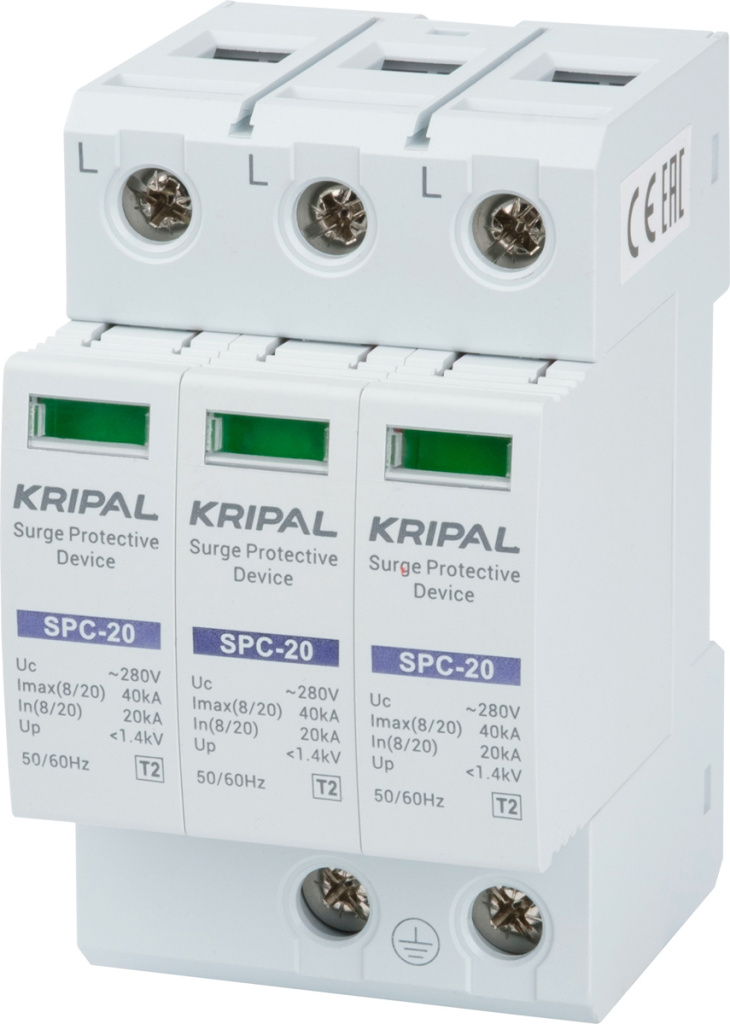

3Ф (400В) |
• Владельцам частных домов, коттеджей и таунхаусов. |
Защита загородного дома. Базовая и обязательная защита от наведенных импульсов (от грозы, прошедшей рядом, или переключений на подстанции). Защита 3-х фаз и ноля. |
||
|
|

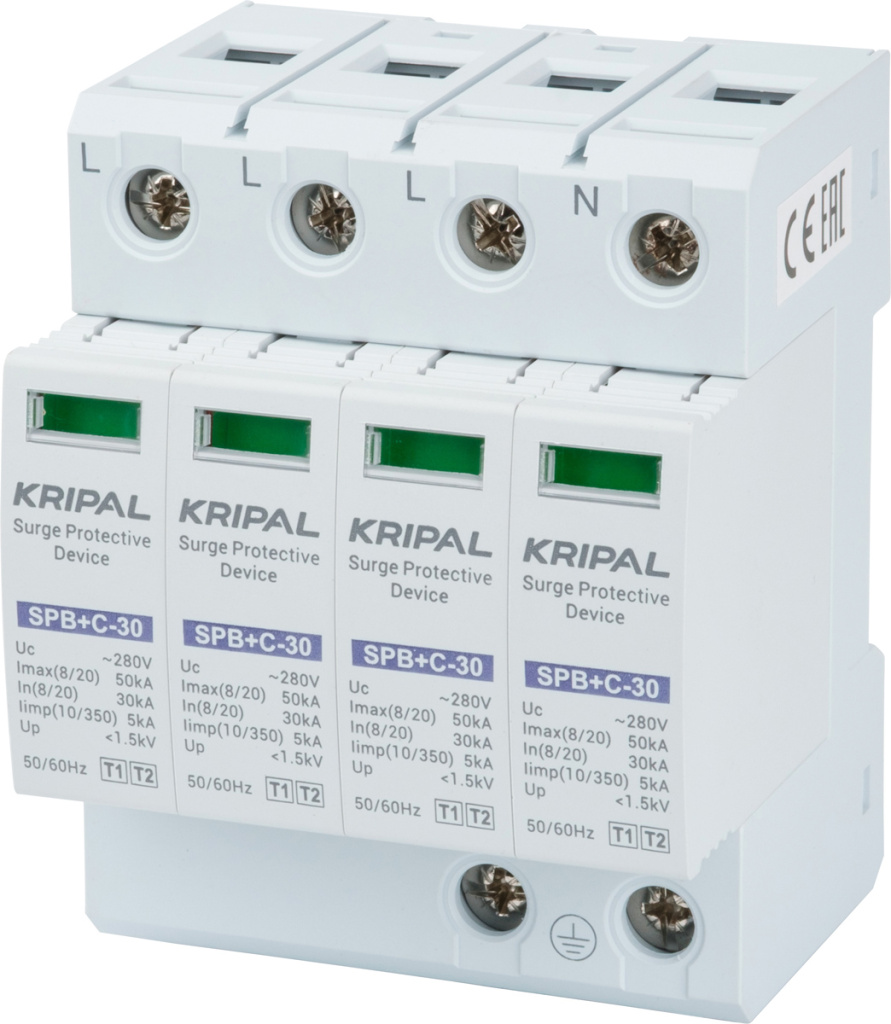

Класс В+С (Класс I+II) |
3Ф (400В) |
• Владельцам частных домов, с подключением по воздушной линии. |
Мощная защита «2-в-1» для дома. Экономит место в щитке. Защищает как от прямого удара молнии в линию передач (Класс B), так и от мелких скачков (Класс C). |
||
|
|

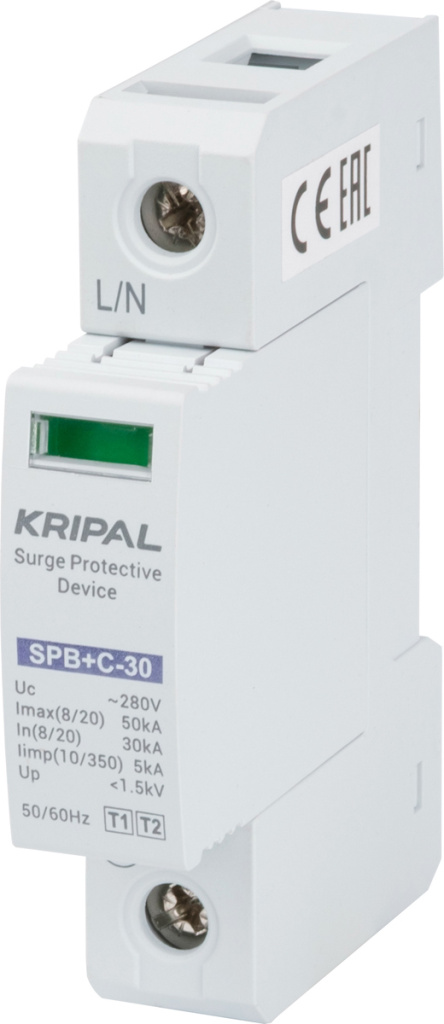

Класс В+С (Класс I+II) |
Любая сеть |
• Универсальный модуль |
На замену или для сборки. Однополюсные (1P) модули для замены сгоревших картриджей или для сборки нестандартных многоступенчатых систем защиты. |
||
|
|
Класс С |

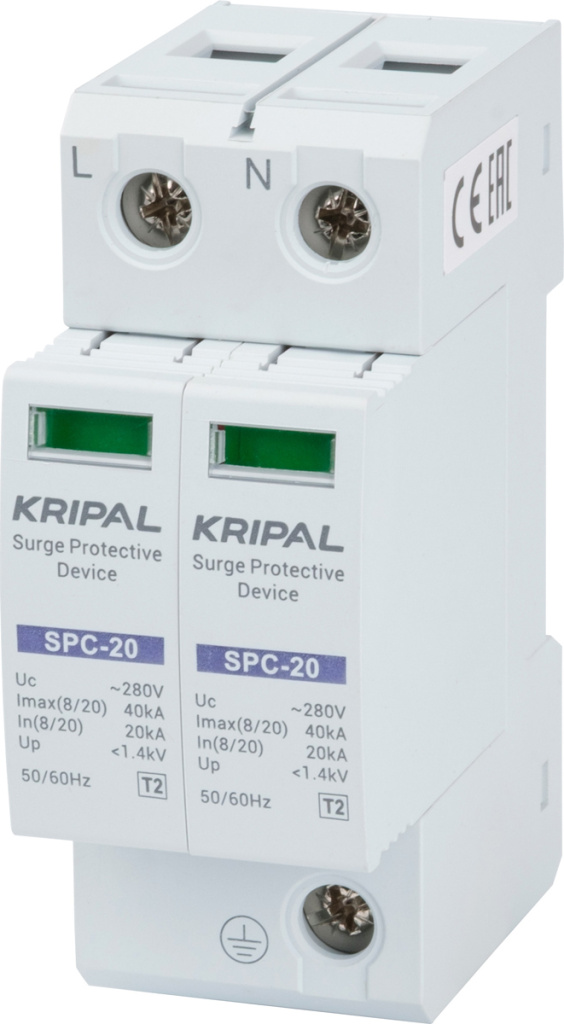

1Ф (230В) |
• Владельцам квартир. |
Альтернатива для однофазной сети. Выполняет ту же роль, что и 1P+N, но варисторы стоят и на фазе, и на нуле. Защищает от встречных скачков напряжения. |
||
|
|

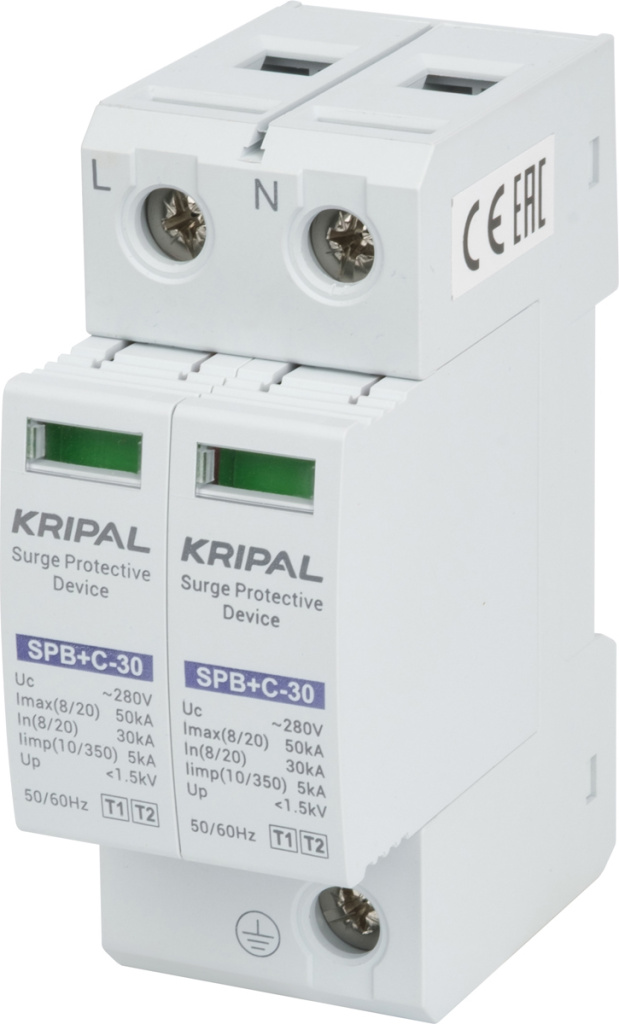

Класс В+С (Класс I+II) |
1Ф (230В) |
• Владельцам небольших частных домов или дач с вводом от воздушной линии. |
Максимальная защита для однофазного дома. Спасает технику, если молния ударит прямо в столб возле дачного участка. |
||
|
|
Класс D |
1Ф (230В) |
• Владельцам дорогой электроники (серверы, умный дом, котлы отопления). |
«Тонкая» защита чувствительной техники. Ставится непосредственно перед дорогим прибором (третий рубеж). Добивает мелкие помехи, которые пропустили мощные УЗИП на вводе. |
||
|
|
Класс С |
3Ф (400В) |
• Владельцам мастерских, гаражей или коммерческих помещений. |
Защита трехфазных двигателей и станков. Применяется там, где к оборудованию подходят только 3 фазы, а рабочий ноль (N) вообще не используется в работе прибора. |
||
|
|

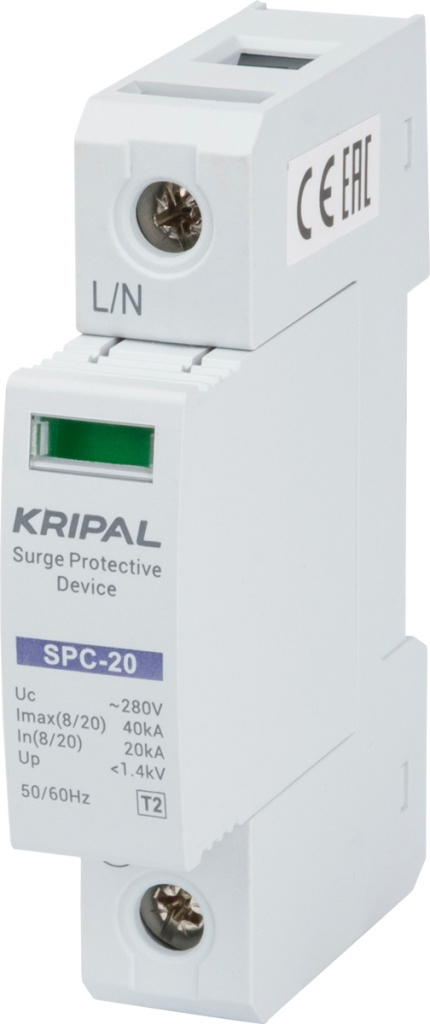

Класс С |
Любая сеть |
• Универсальный модуль |
На замену или для сборки. Однополюсные (1P) модули для замены сгоревших картриджей или для сборки нестандартных многоступенчатых систем защиты. |
||
|
|

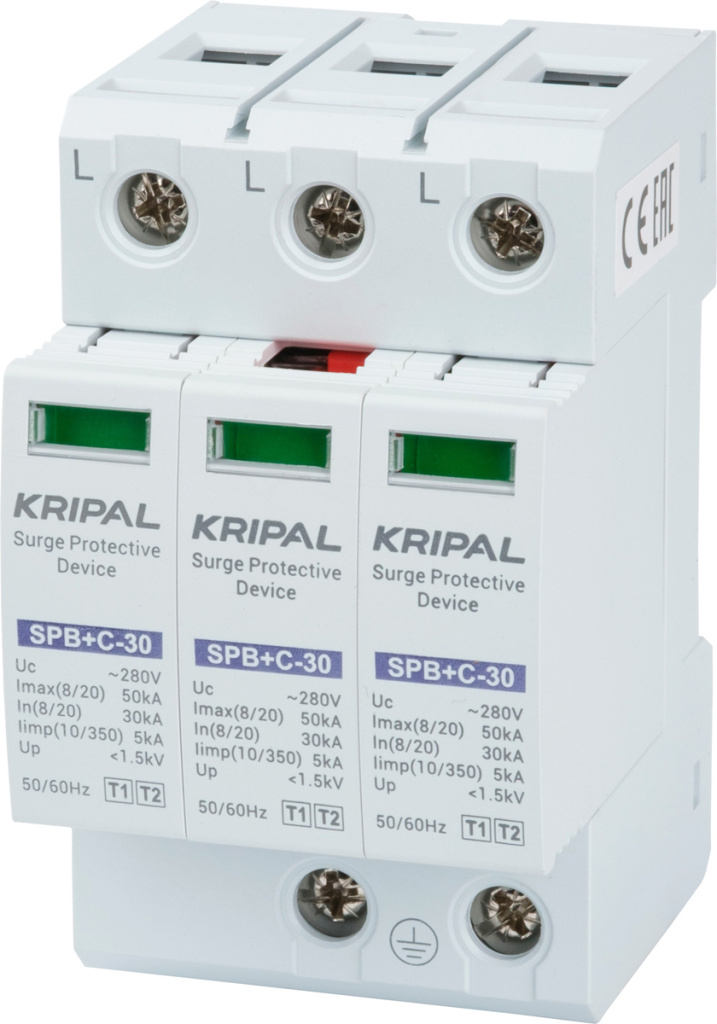

Класс В+С (Класс I+II) |
3Ф (400В) |
• Промышленный сектор, заводы, насосные станции. |
Промышленная грозозащита. Защита мощных трехфазных потребителей без использования нулевого провода на объектах со старым типом заземления. |
||
|
|
Класс В+С (Класс I+II) |
3Ф (400В) |
• Промышленный сектор |
Защита в сетях изолированной нейтрали (IT). Используются в сетях, где критически важно изолировать все проводники, включая землю, или в специфических промышленных сетях изолированной нейтрали (IT). |
Если вам необходимо подобрать схему защиты для вашего объекта, наши специалисты помогут определить, какой класс ограничителей перенапряжений Kripal лучше всего подойдет под ваши технические условия, а также подберут сопутствующее оборудование и аксессуары.
