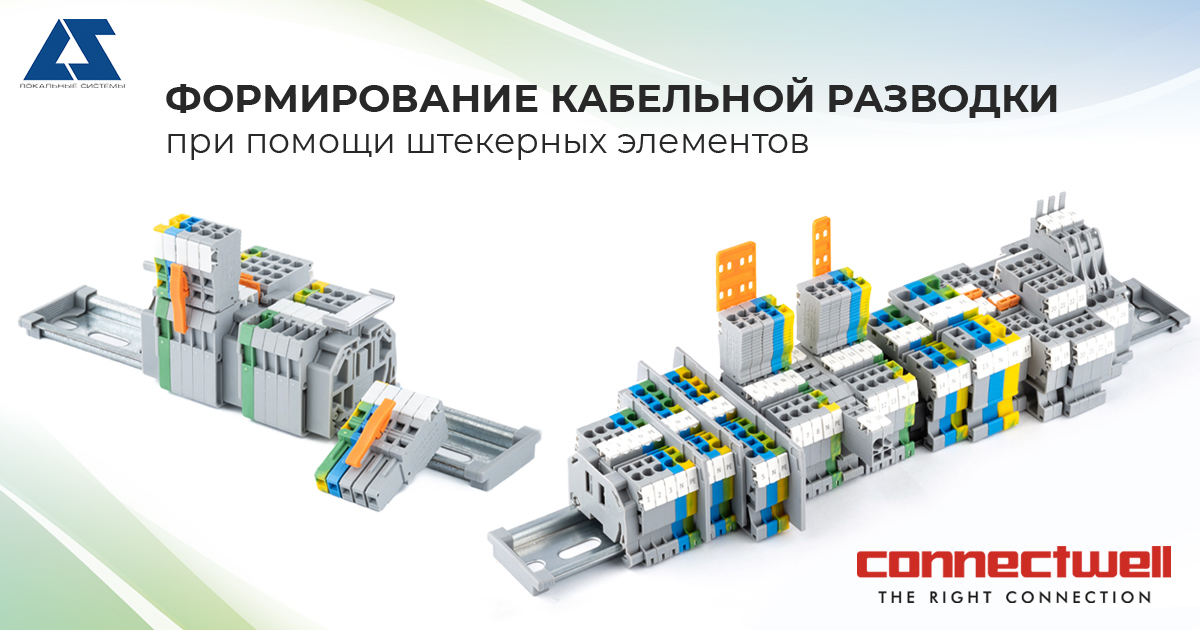

Формирование кабельной разводки при помощи штекерных элементов

В современном мире не редкость, когда электротехническая установка ввиду своей конструкции или, например, размера имеет модульную структуру. Быстрым и безопасным методом организации соединения компонентов в такой структуре является использование разъемных штекерных элементов.

Штекерные клеммные блоки компании Connectwell представляют собой особый вид гибридных клемм. Как правило, они оснащены штекерным отводом с одной стороны и пружинным зажимом с другой. Их контактная система способна выдерживать высокую вибрацию.

Штекерная технология подключения реализуется в различных вариантах базовых клемм: проходных (CX2.5/1B), защитного проводника (CXG2.5/1B, CXG2.5/3/1B), многовыводных (CX2.5/3/1B) и многоярусных клеммах, что позволяет создавать уникальные решения для жгутов проводов.

Номинальные значения тока 24А и напряжения 500В позволяют использовать данные клеммные блоки как в цепях питания, так и для передачи сигналов.

При организации кабельной разводки штекер CX2.5PN подключается к базовым клеммным блокам. Штекер CX2.5PLN следует использовать в качестве завершающего элемента совместно со штекерами CX2.5PN для создания полной сборки.

Аксессуары

Помимо стандартных аксессуаров, таких как перемычки и маркировка, доступны дополнительные принадлежности, позволяющие оптимально интегрировать различные штекеры в соответствующее решение. Данные аксессуары можно комбинировать между собой.

Отдельные кодировочные элементы CXPOLN вставляются в базовую клемму на кодируемую позицию, а в определенном месте на штекере удаляется кодировочный выступ. Полюс штекера совмещается с закодированной клеммой.

Фиксатор-защелка CXLPN устанавливается на штекерах для обеспечения надежного зацепления с базовой клеммой.

Пластины для разгрузки от натяжения CXSR2N и CXSR4N используются вместе со штекерами для фиксации проводов с помощью стандартных стяжек.

CX2.5SN — это отдельный базовый терминал, который позволяет легко удлинять кабели. Как и штекерные соединители, он собирается по модульному принципу для необходимого количества полюсов с завершающим элементов в виде концевой крышки. Монтажные ножки CXDIN обеспечивают возможность установки терминала на DIN-рейку.

Преимущества

Штекерные компоненты компании Connectwell имеют ряд преимуществ:

• Быстрый монтаж и демонтаж децентрализованных элементов установки;

• Различные варианты базовых клемм для создания необходимых конфигураций;

• Полная гибкость благодаря штекерам для самостоятельной сборки;

• Защита от неправильного подсоединения за счет индивидуального кодирования;

• Вибростойкое соединение благодаря применению пружинного зажима и наличия фиксатора-защелки.
