Подключение силовых цепей. Болтовые клеммы.

06.03.2026

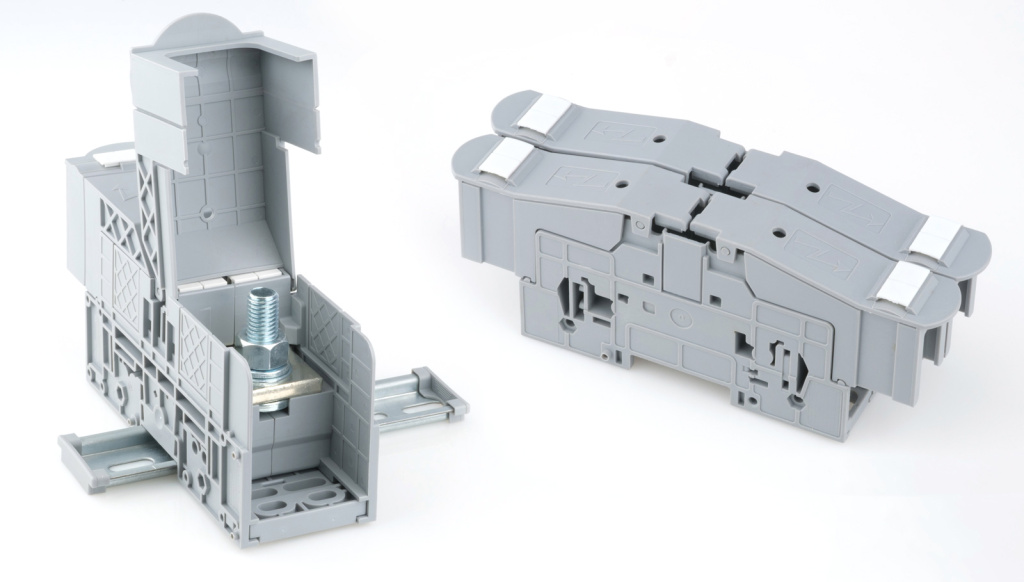

Болтовые клеммы PTB компании Connectwell предназначены для соединения силовых проводов и кабелей большого сечения (до 300 мм²) в щитах распределения электроэнергии и промышленном оборудовании. Данные клеммы зарекомендовали себя как надежное решение для установки на вводе распределительных устройств.

Установка и особенности конструкции

Клеммы могут устанавливаться как на DIN-рейку, так и на монтажную панель. При установке на DIN-рейку, клемма нижней плоскостью корпуса опирается на панель, придавая конструкции большую надежность.

Клеммы серии PTB имеют съемные защитные крышки с поворотным механизмом, что делает клемму защищенной от прямого прикосновения.

Контактные штифты обеспечивают возможность защелкивания клеммных блоков между собой, объединяя их в группы. Дополнительно зафиксировать соседние клеммы можно с помощью резьбовой шпильки и гаек.

Болтовые клеммы PTB оснащены резьбовыми шпильками с метрической резьбой от M6 до M16. Проводник обжимается кольцевым или вилочным наконечником, который прикручивается гайкой с противовибрационной шайбой к плоской токоведущей шине клеммы. Допускается подключение двух наконечников к одной точке соединения.

Предусмотрена возможность использования перемычек – для этого необходимо удалить обозначенную часть перегородки на корпусе клеммы.

Место для установки маркировки расположено на защитных крышках и дополнительно по центру корпуса для клемм PTB120/150SH, PTB185/240SH, PTB300SH.

Болтовые клеммы серии РТВ – это надежное и удобное решение для соединения силовых проводов и кабелей большого сечения в распределительных устройствах и промышленном оборудовании. Продуманная конструкция, высокая механическая прочность и возможность объединения клемм в группы обеспечивают удобство монтажа и долговечность эксплуатации.
